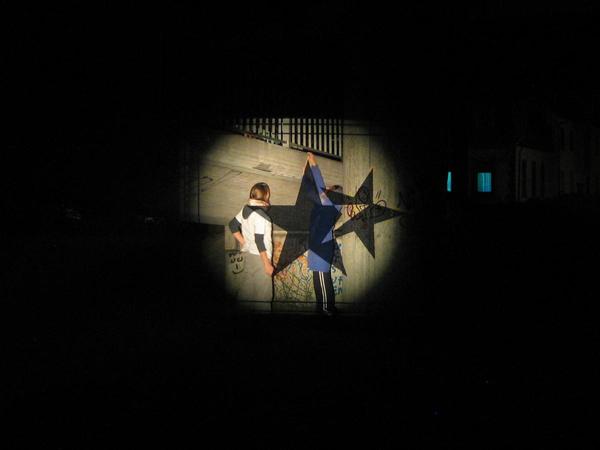

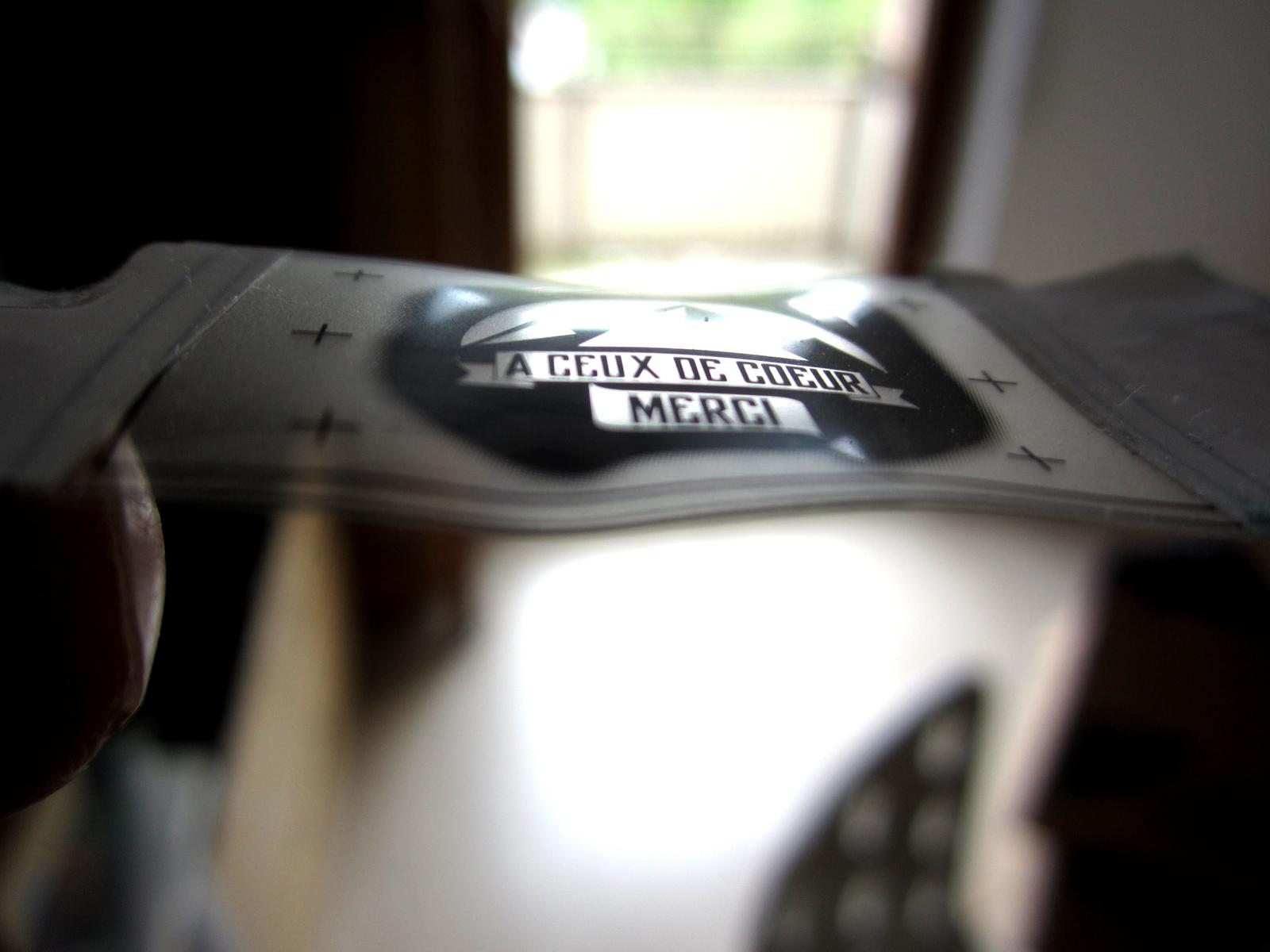

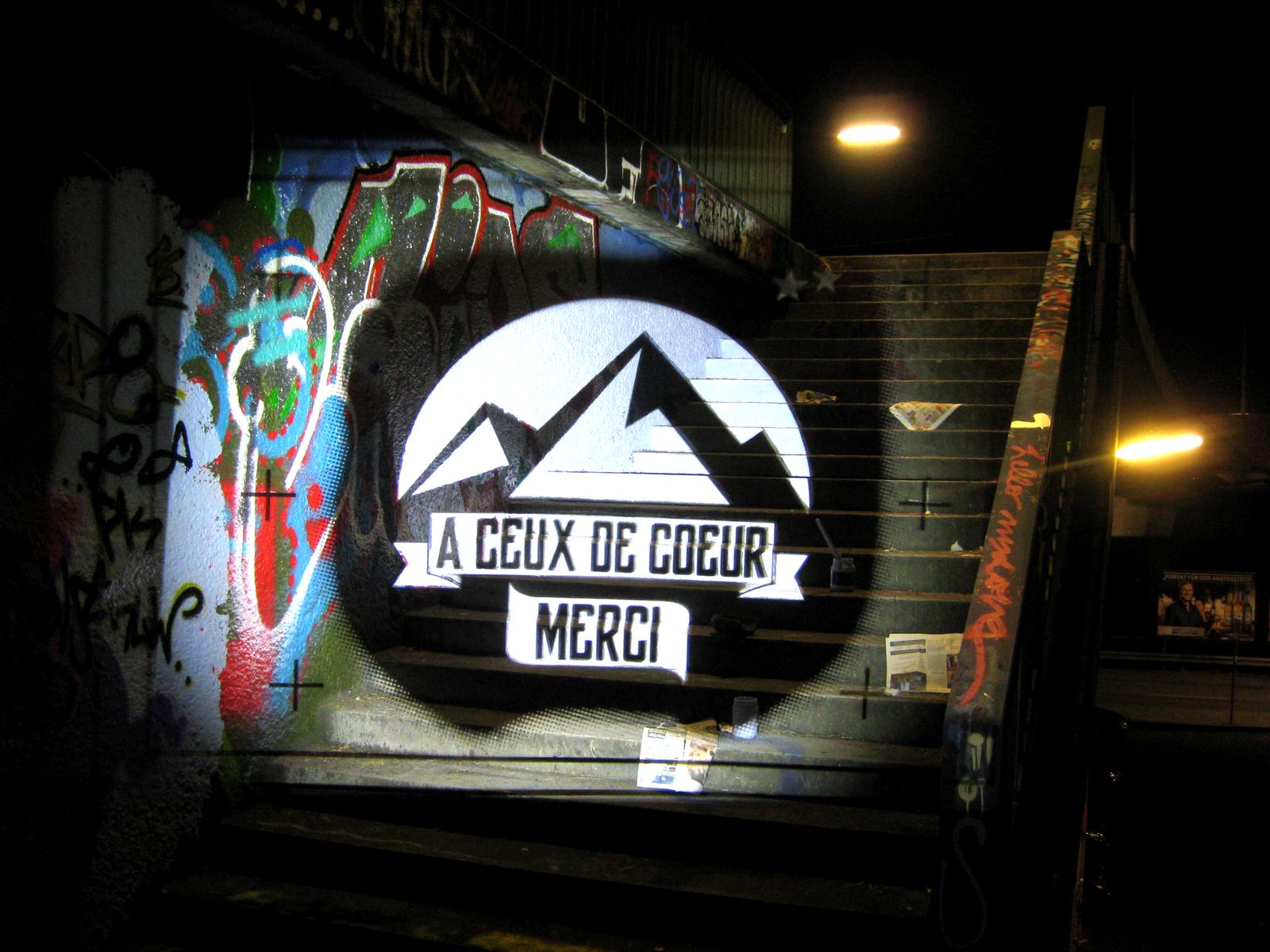

1ère anamorphose avec le typon d’imprimerie : contraste excellent et résolution sans comparaison avec l’imprimante laser : impossible, à cette distance, de déceler les pixels.

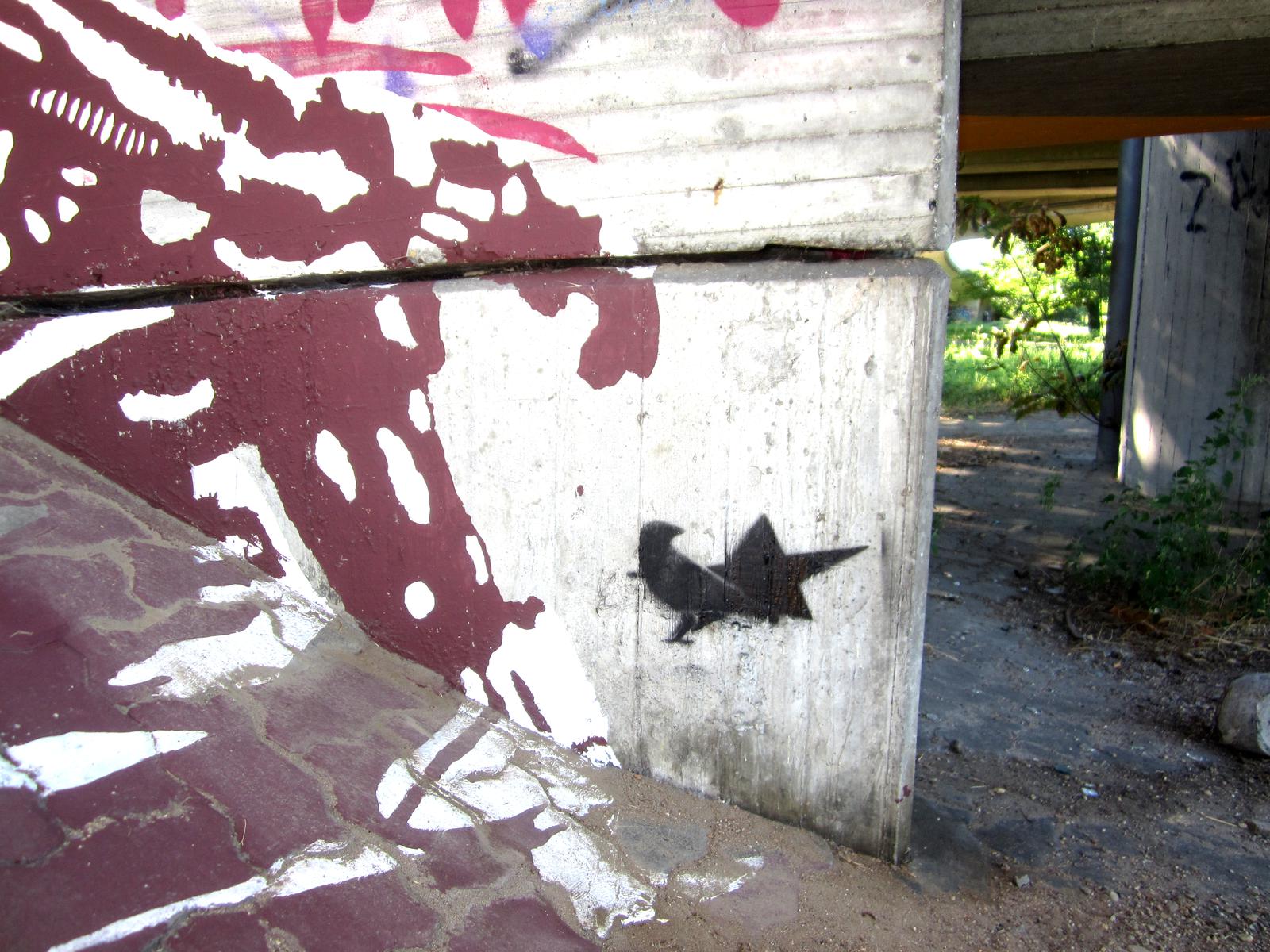

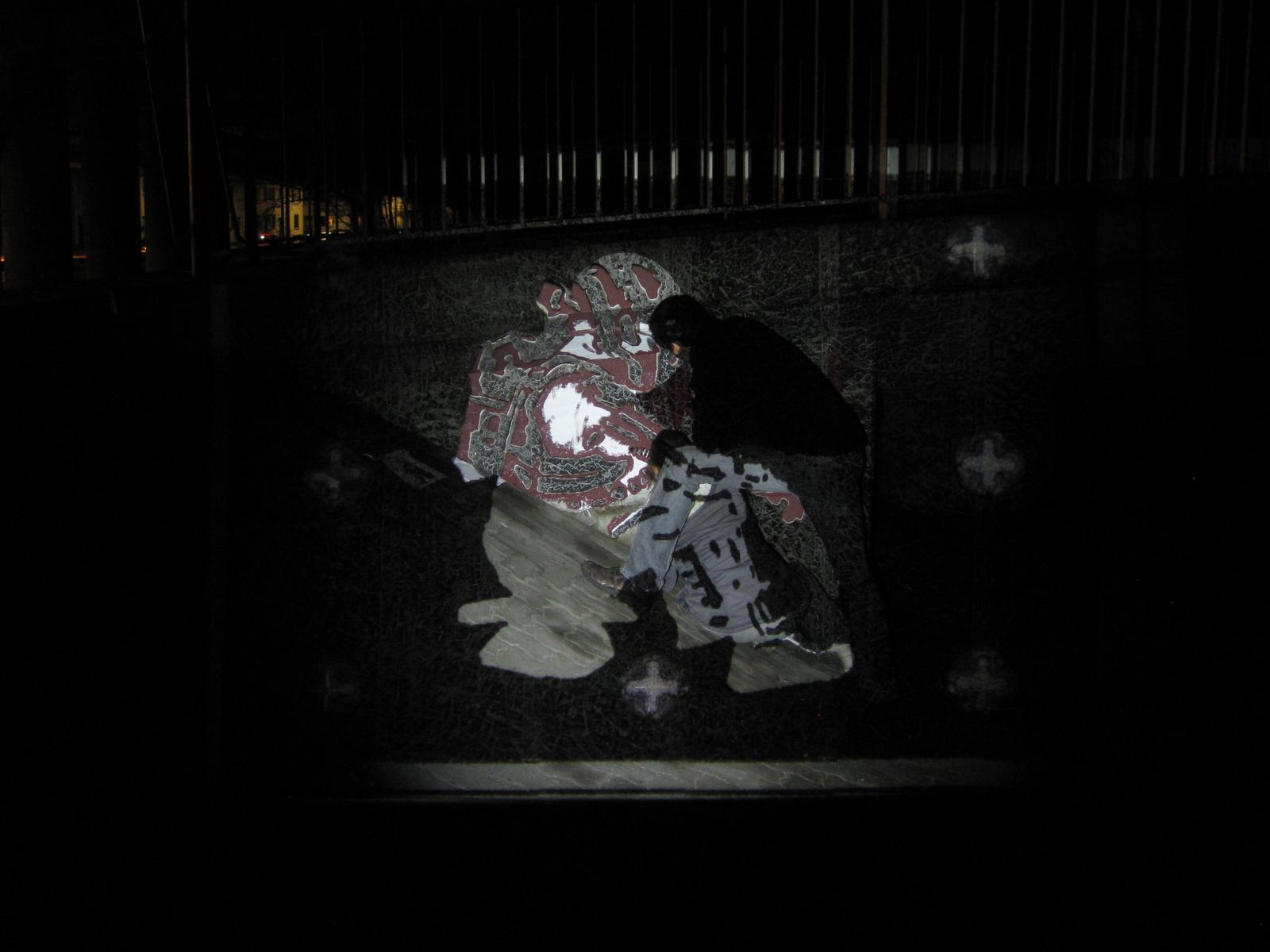

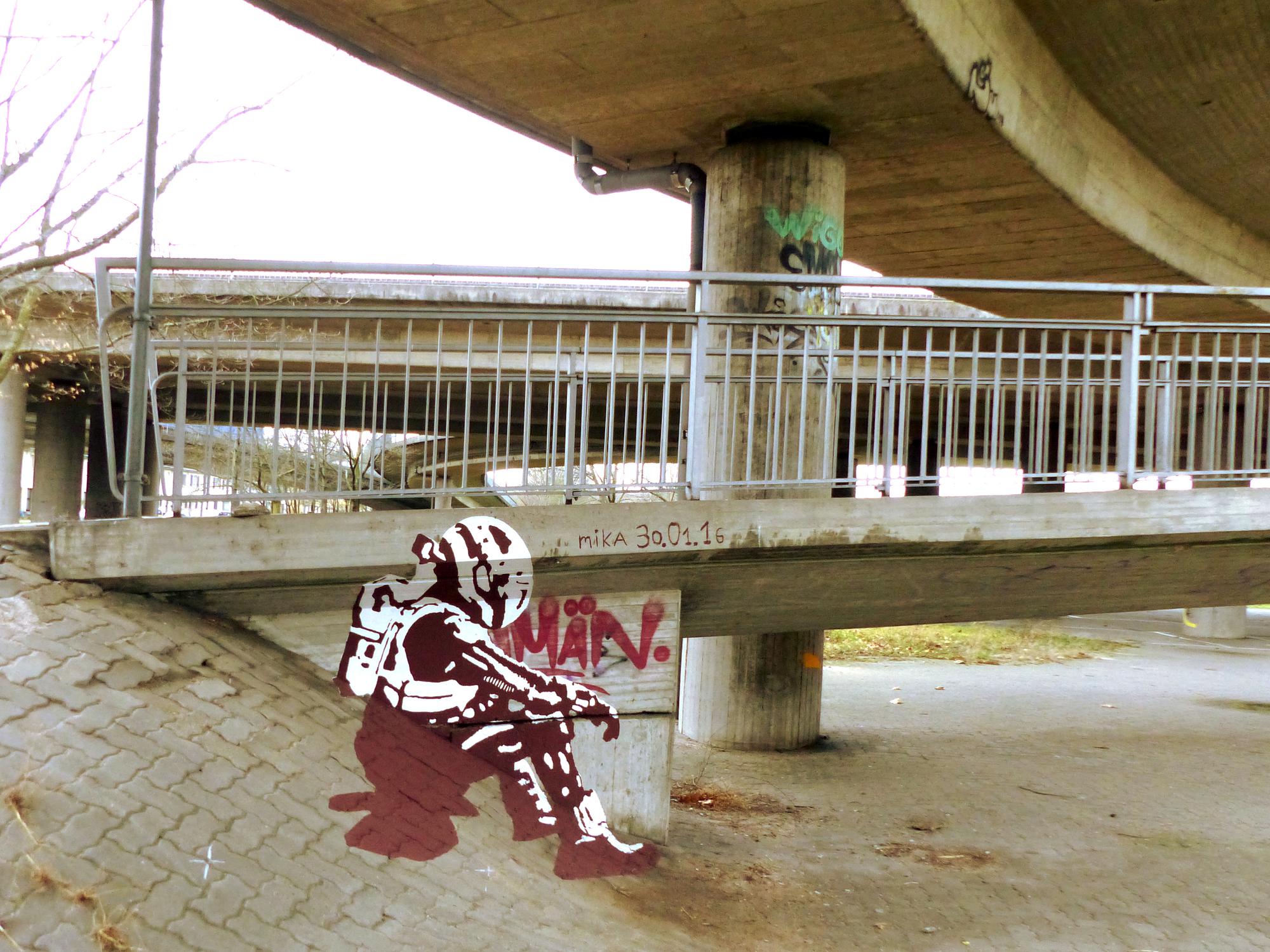

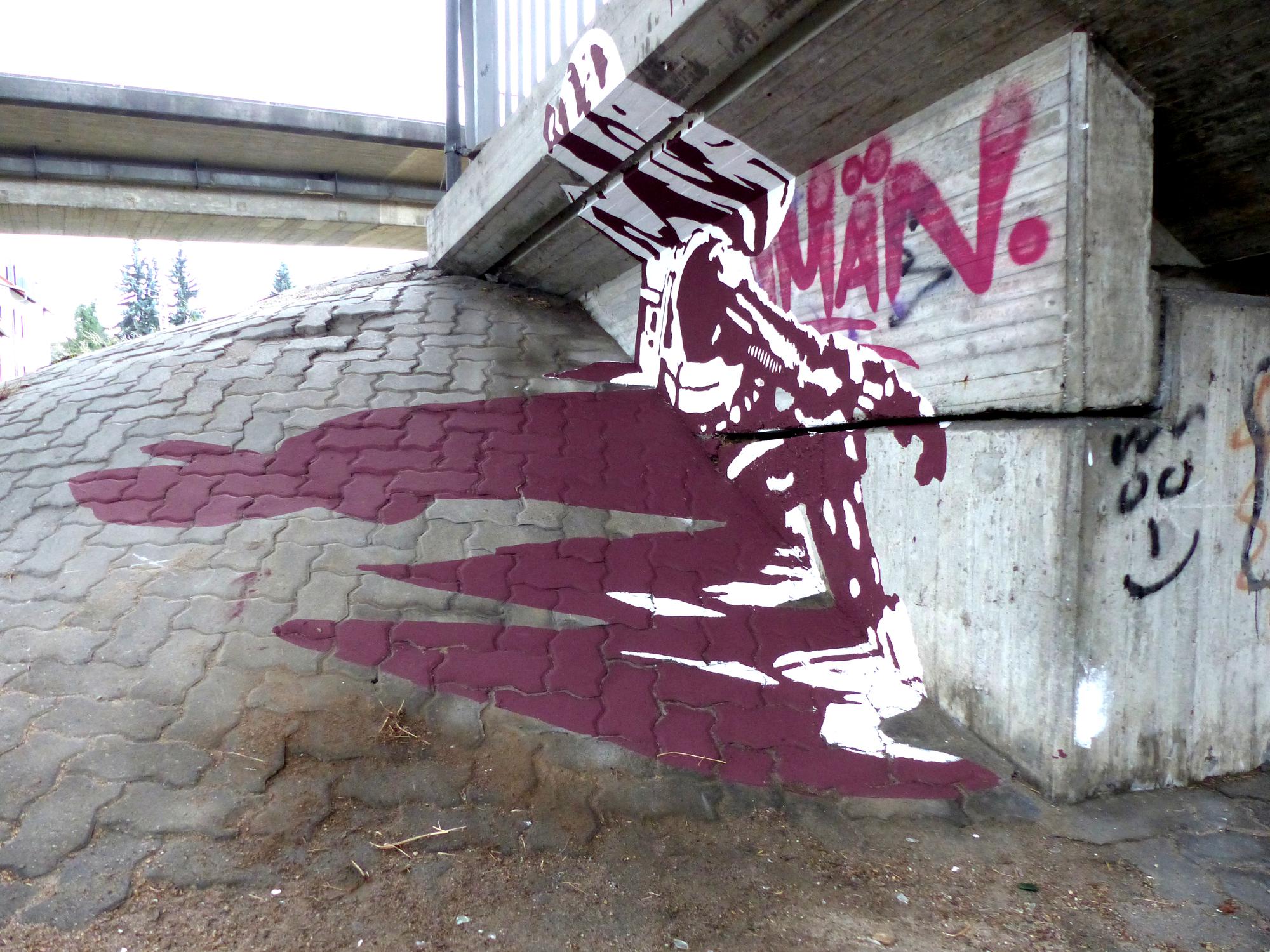

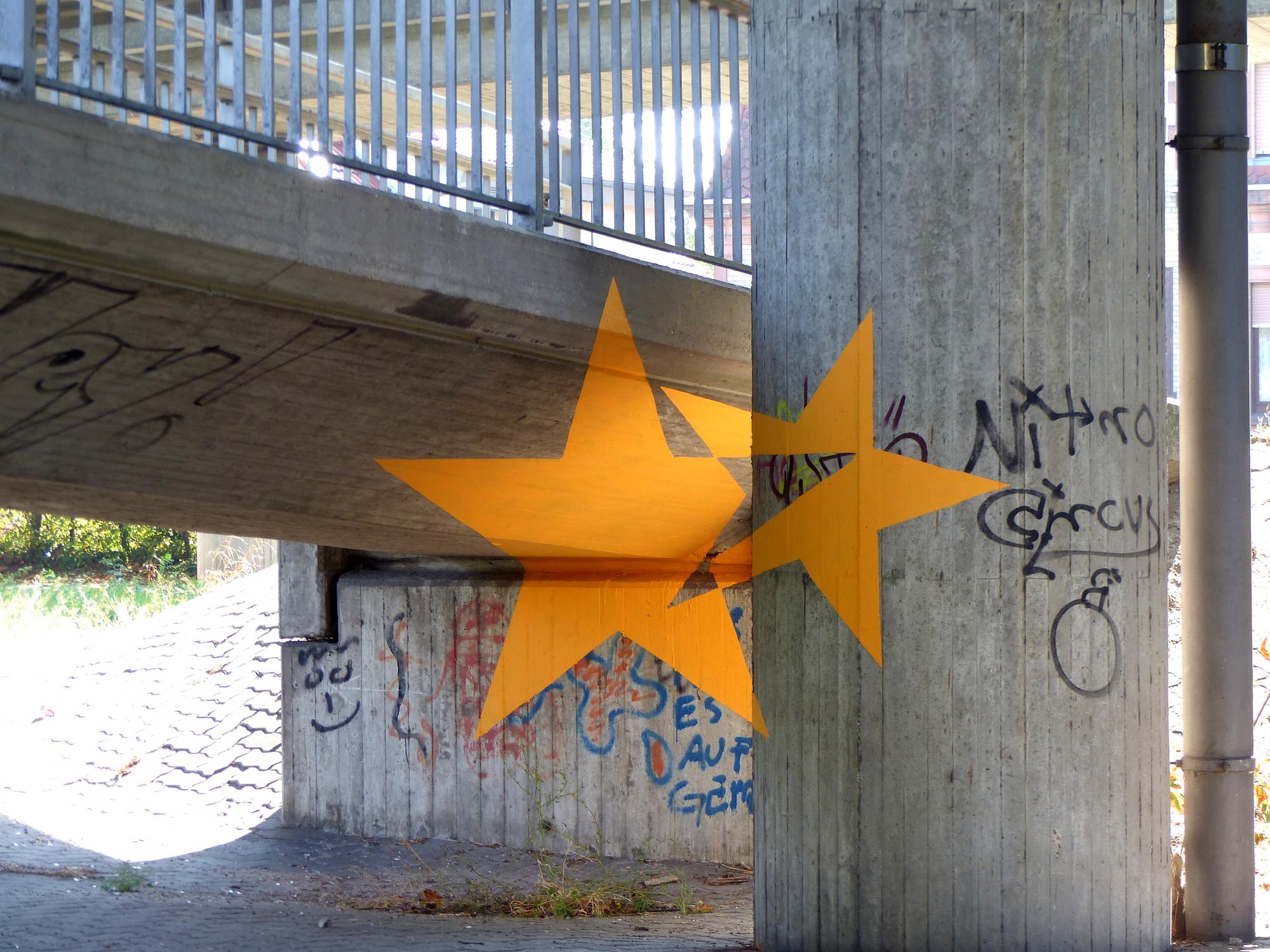

Anamorphose – Projection en 50mm plein format – 2 couches : blanc puis terre de Mars



———————————————————————————————————————————

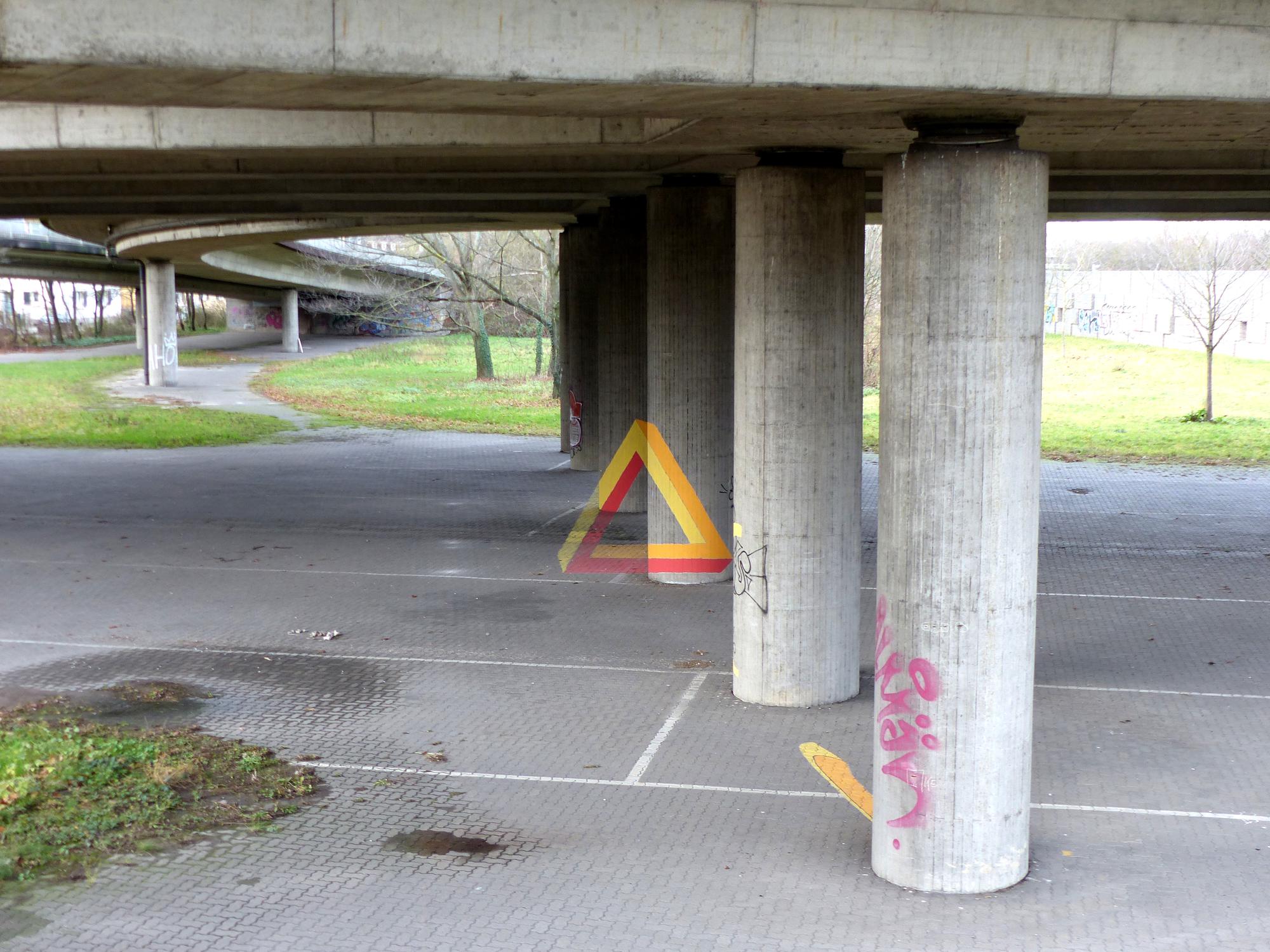

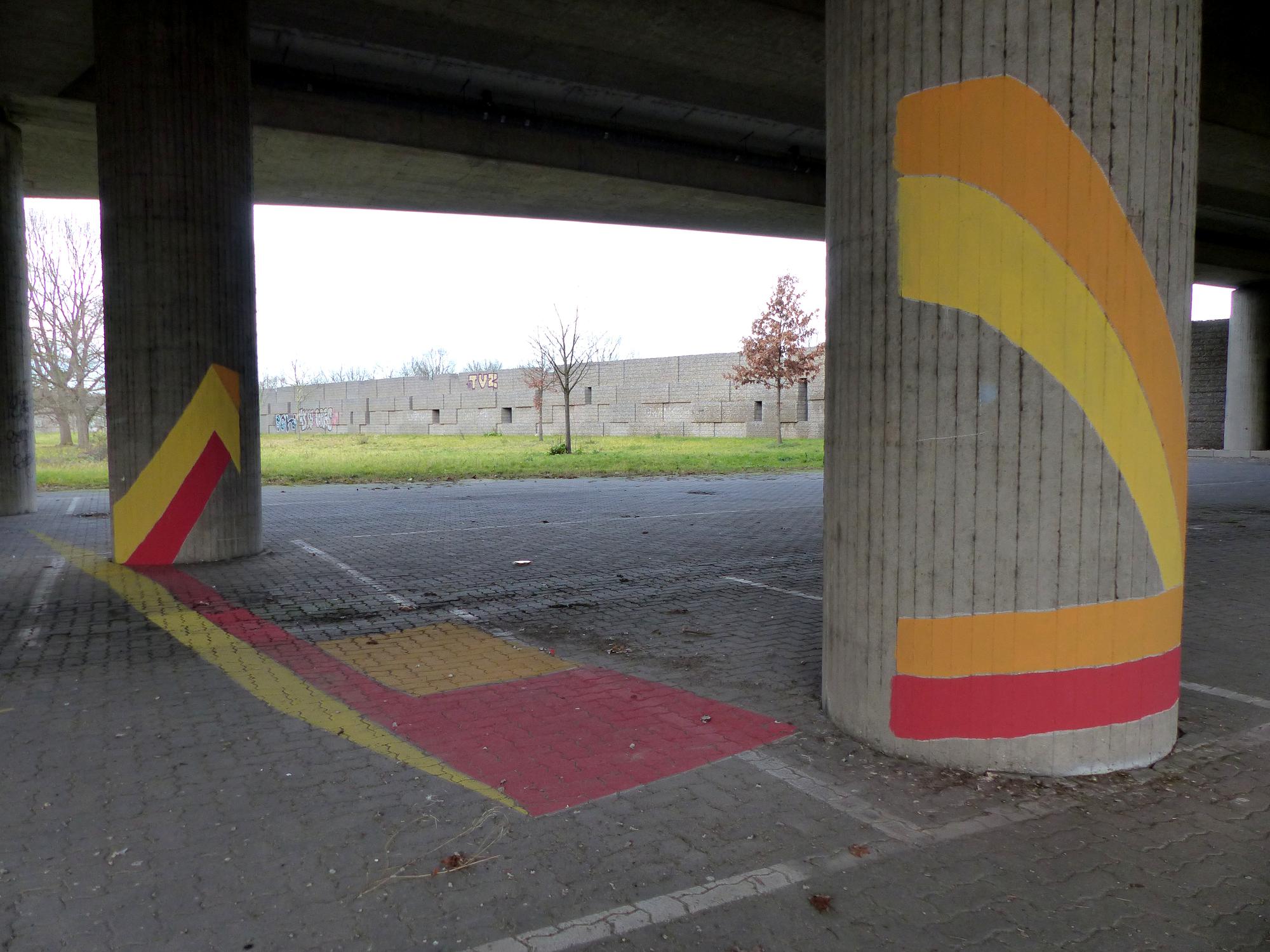

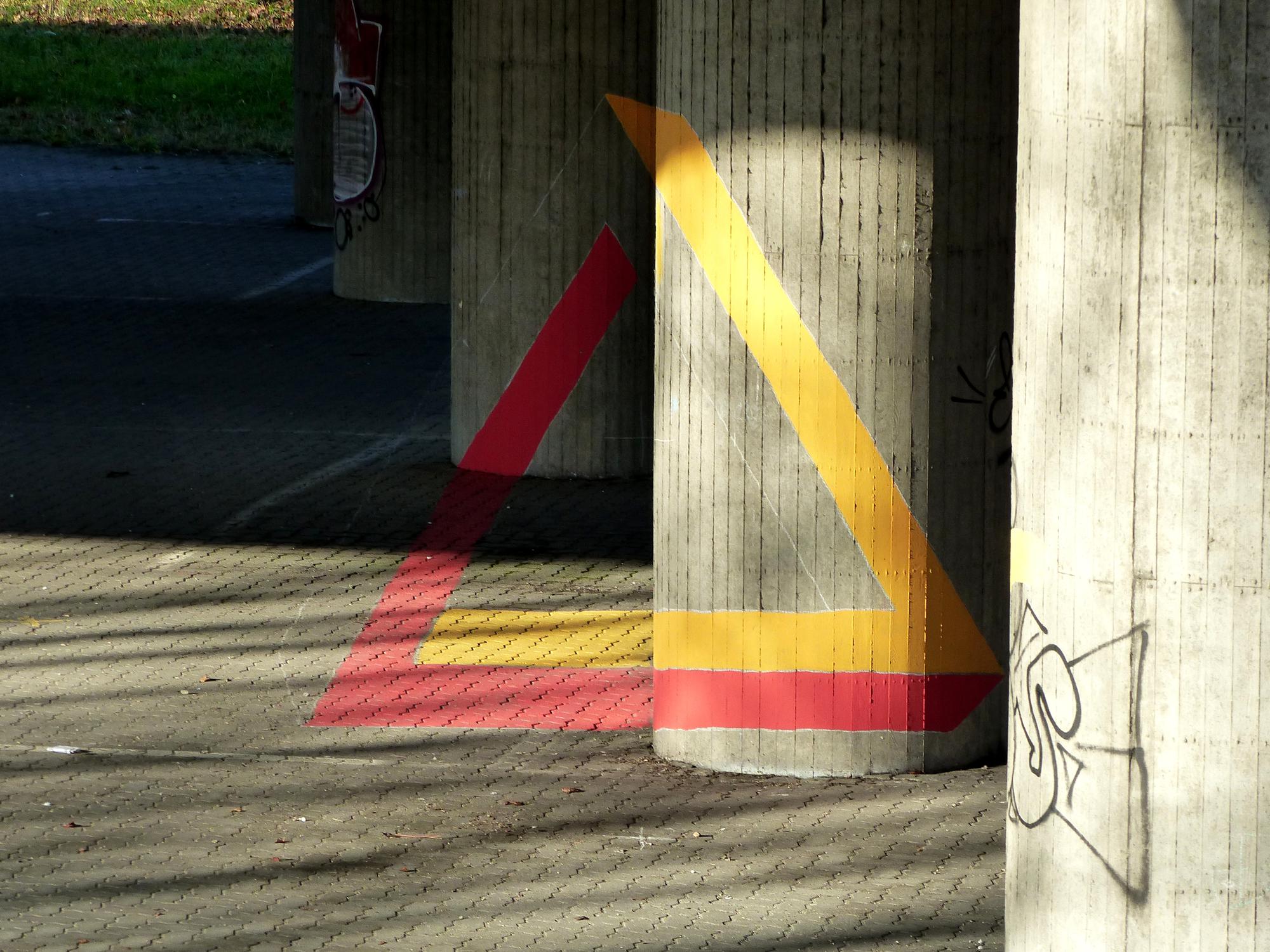

Décembre 2015 Karlsruhe

———————————————————————————————————————————

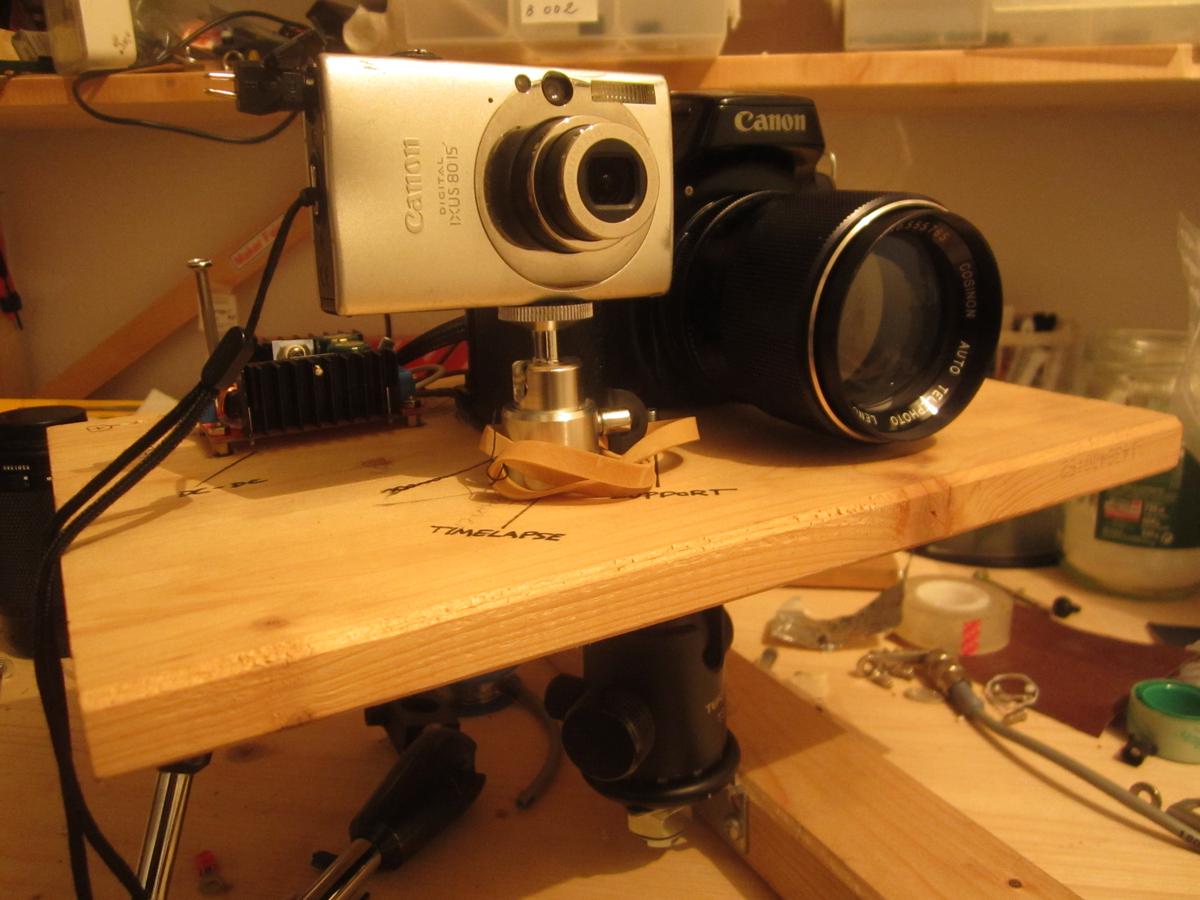

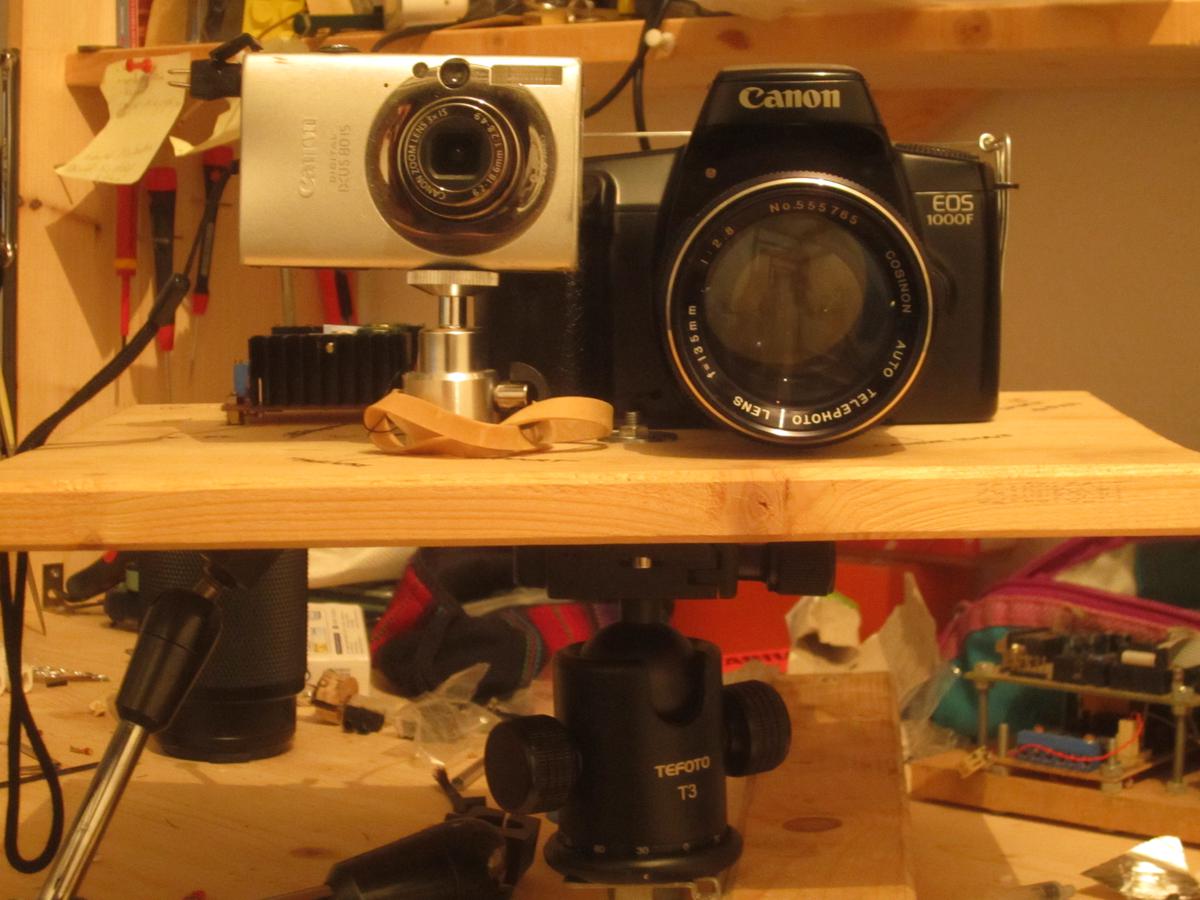

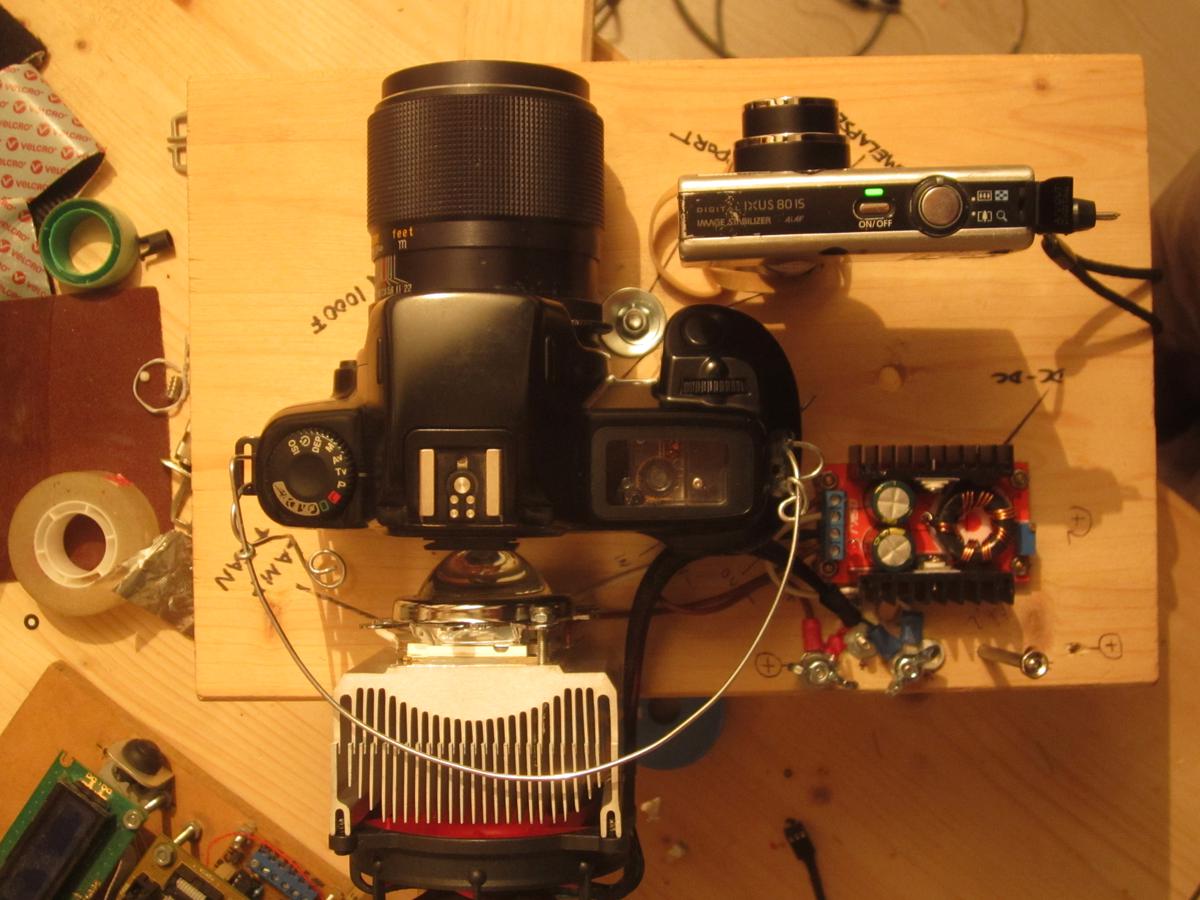

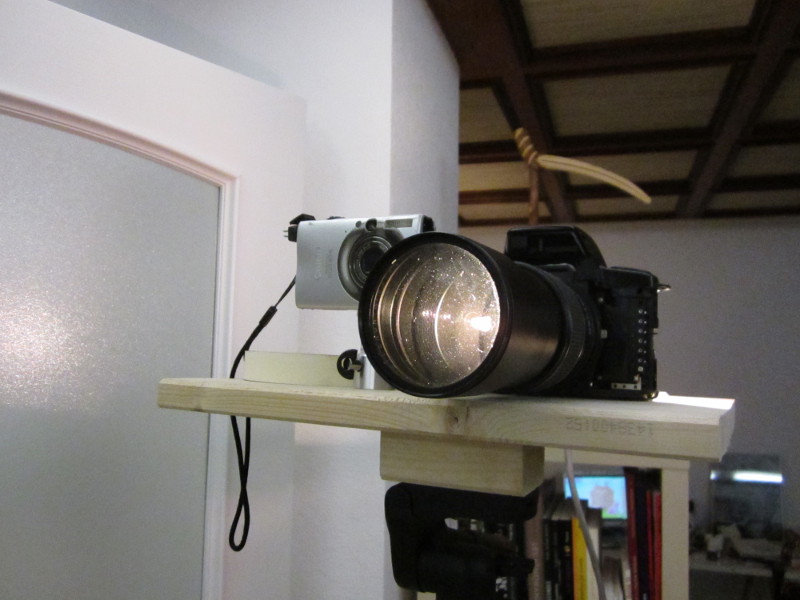

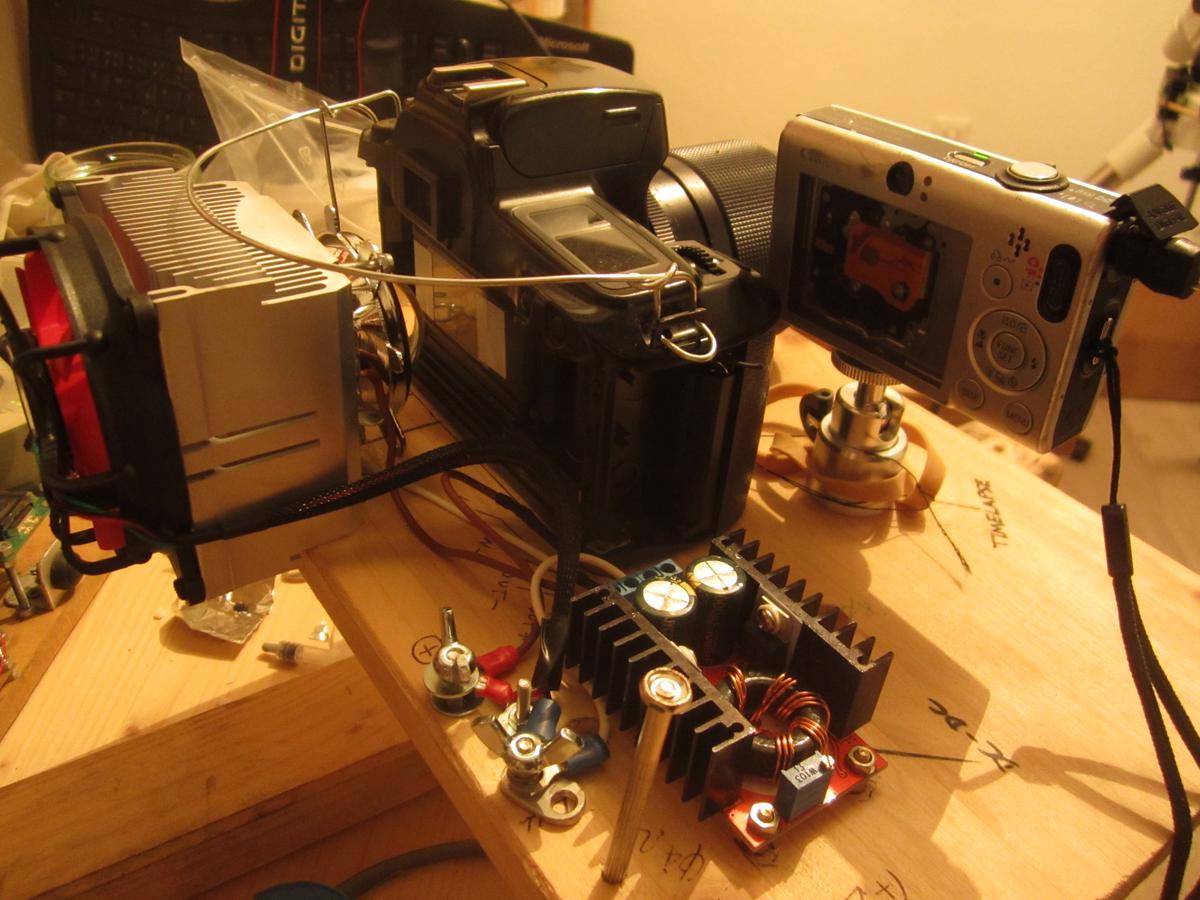

La nouvelle version en ordre de marche :

• le compact pour les time lapses
• le convertisseur DC-DC permettant de passer de 12V à une trentaine de volts (ajustable en fonction de la luminosité souhaitée)
• la del de 100W montée sur un radiateur de CPU avec ventilateur
• les connecteurs rapides vers la batterie
• Le support du rideau permettant de masquer l’arrière de l’appareil

———————————————————————————————————————————

Réflexions en vrac :

Longueur focale :

• les 2 premières projections ont été effectués à focale 135mm à plein format (argentique 24x36mm
• le canon 1000D numérique APS-C ne peut donc pas prendre la même photo avec le même objectif (la focale équivalente sur le numérique est 1.6 plus grande)
• Difficile de trouver la valeur qui s’approche le plus de la focale de la vision humaine mais elle est plus proche de 50mm que de 135mm dans tous les cas
• Il faut donc adapter la taille du tracé sur la diapo en gardant toujours le même objectif (50mm par exemple) et non pas adapter la focale à négatif identique

Ouverture et luminosité perçue:

• Voici d’après mes calculs simplistes la table donnant une base de comparaison de la luminosité perçue sur la surface à peindre ; à éclairage égal et à distance appareil-mur égale :


  	35	50	55	70	100	135	200	300	focale
  1,4	625	1276	1543	2500	5102	9298	20408	45918
  1,8	378	772	934	1512	3086	5625	12346	27778
  2,8	156	319	386	625	1276	2325	5102	11480
  3,5	100	204	247	400	816	1488	3265	7347
  4	77	156	189	306	625	1139	2500	5625
  5,6	39	80	96	156	319	581	1276	2870
  ouverture
  	Objectif m42 trouvable sur ebay
  	Objectif m42 que j’ai déjà

• la luminosité perçue descend également avec le carré de la distance appareil – mur
• elle est proportionnelle à la puissance lumineuse de la source
• elle est inversement proportionnelle au cosinus de l’angle formée par la normale de la surface à peindre et de la direction de projection

Contraste :

• A luminosité égale, il est plus facile de tracer un trait fin et contrasté :
  • finesse mini :
    • le trait doit encore être imprimé correctement (aussi sur une ligne courbe)
    • le trait projeté doit être visible sur toute la plage projetée (profondeur de champ réduite)
    • possibilité de travailler sur une frontière entre 2 couleurs
  • contraste : maximal si la surface à peindre est matte et clair
  • contraste : effet important du contraste de diapo (!)

Stabilité de l’image :

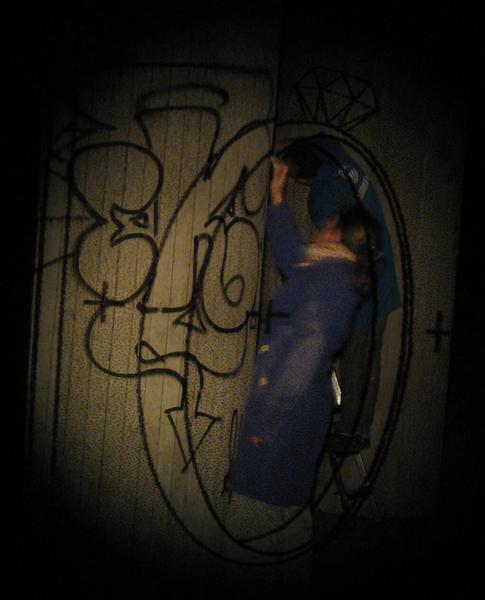

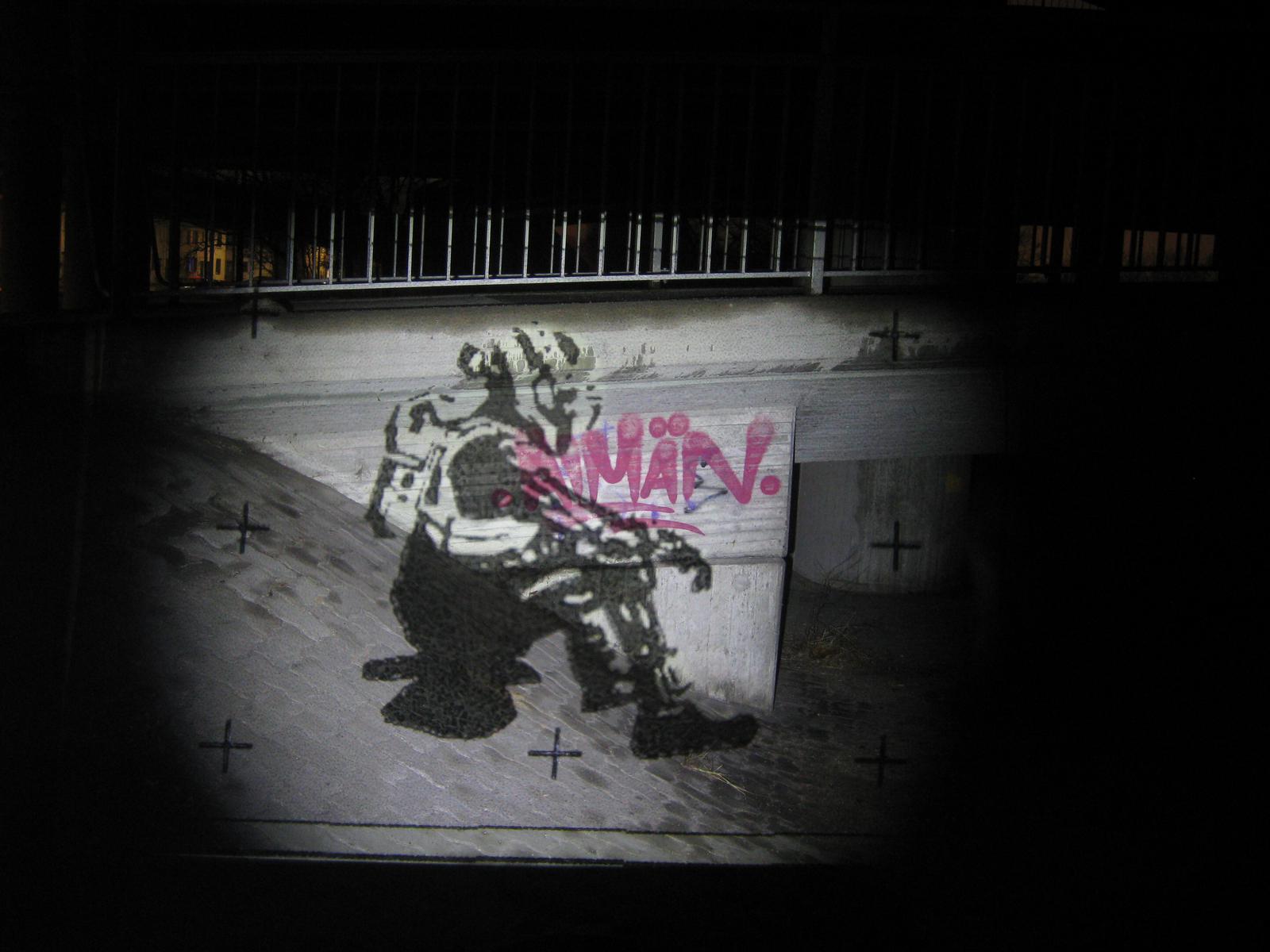

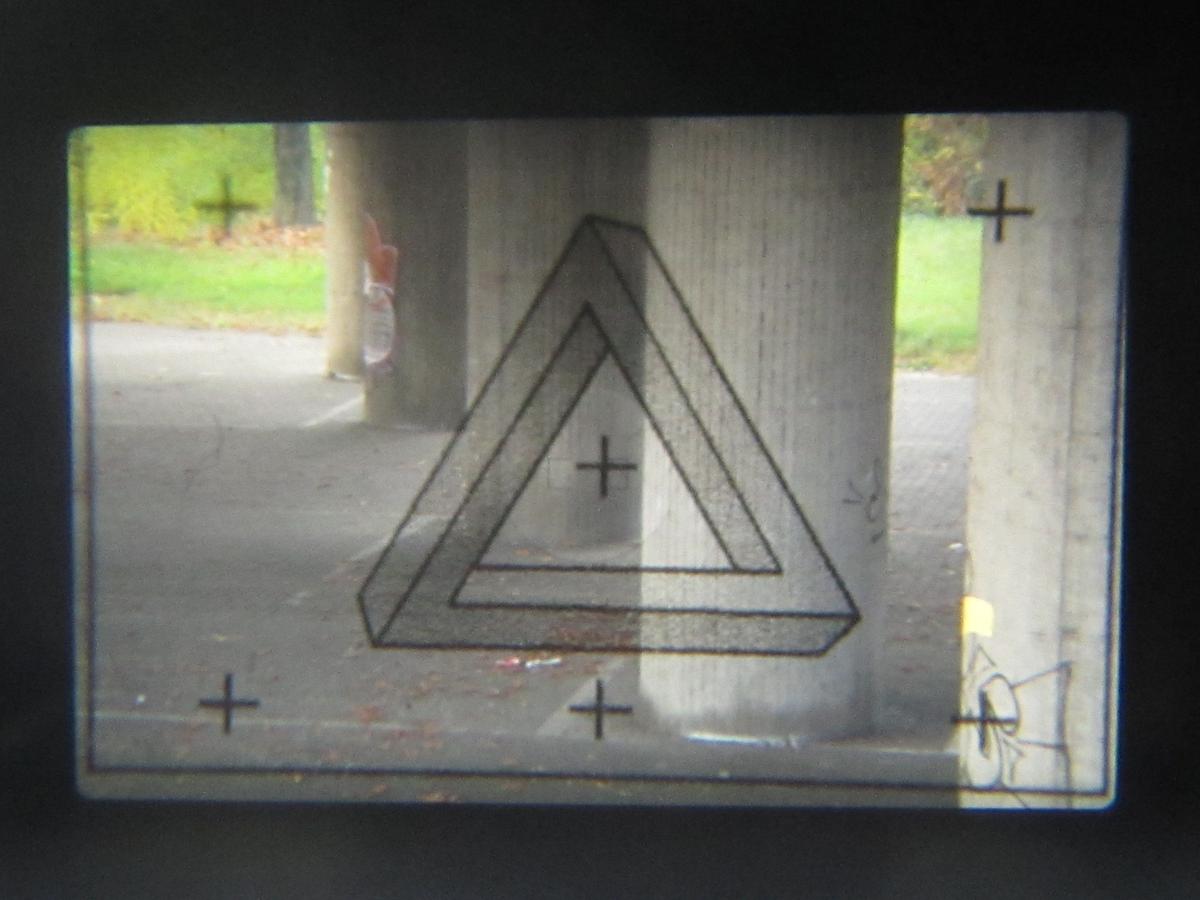

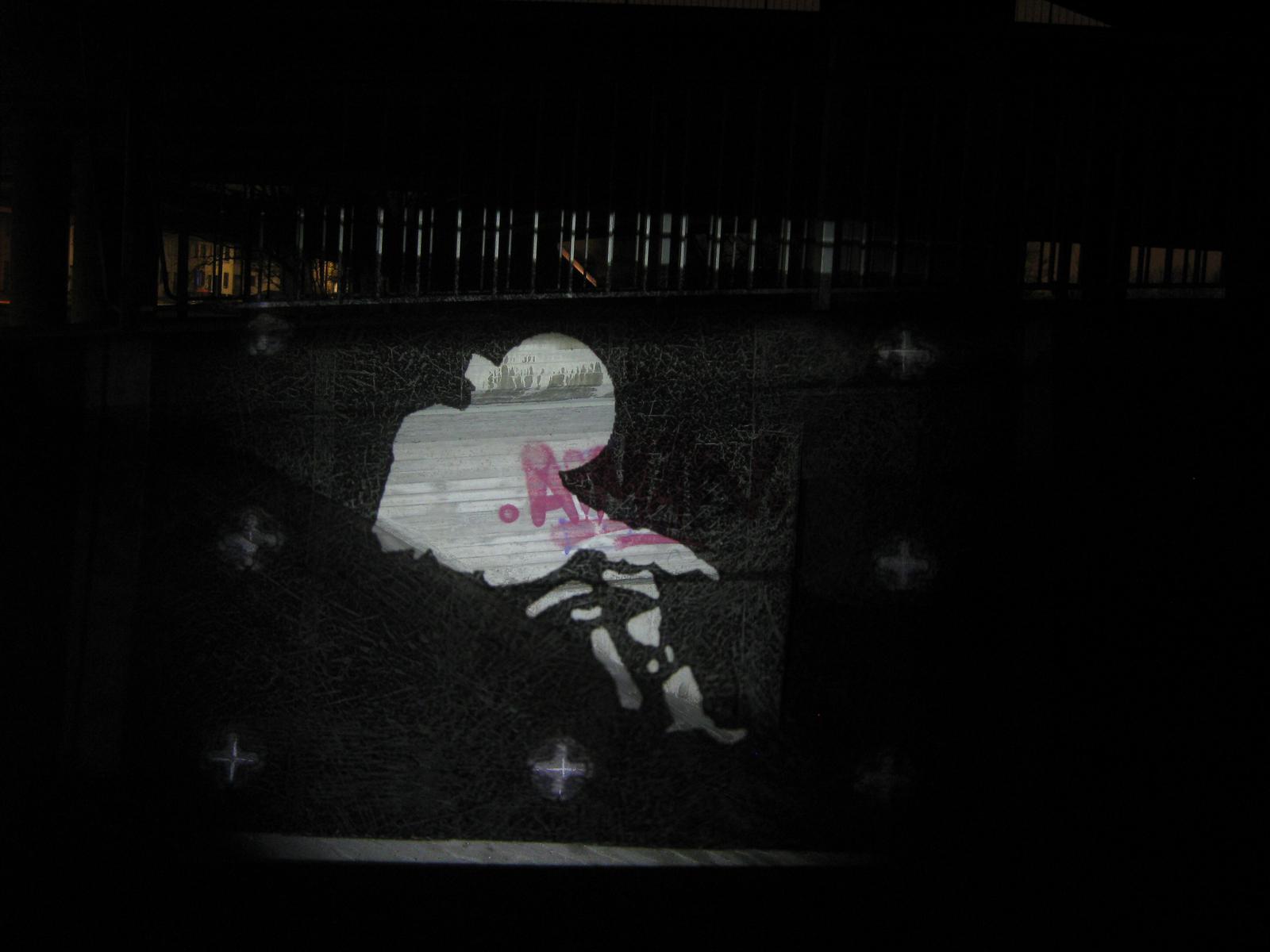

• Placer des croix sur la diapo à tracer au début pour jauger des déplacements/déformations
• Laisser un temps de chauffe avant de tracer
• Vibrations (trafic routier)
• décollement de la diapo (le scotch chauffe)
• la diapo qui gondole avec la chaleur
• l’objectif qui bouge dans la bague d’adaptation m42
• l’objectif change légèrement de propriétés avec la chaleur?
• Stabilité de l’appareil :

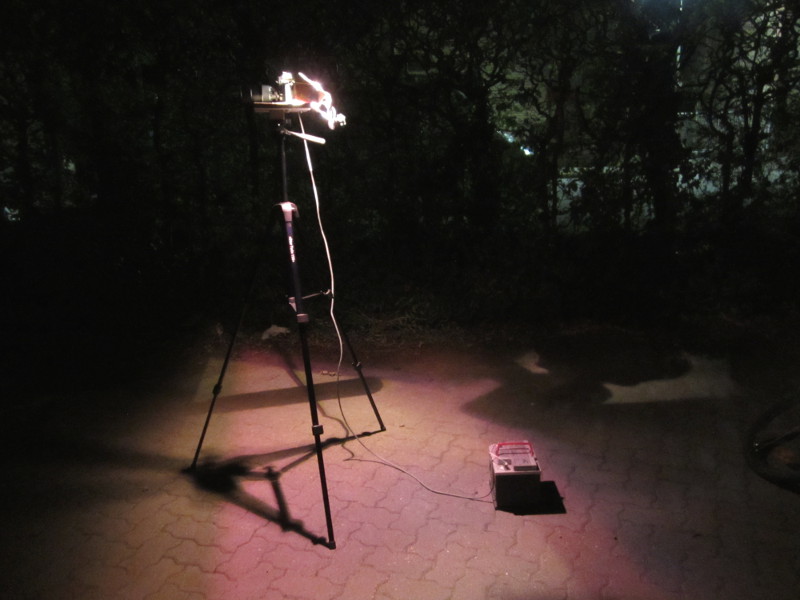

  • Lester le pied photo avec en sandow au centre relié à la batterie au sol
  • Mouvement des freins du pied photo (faibles et mauvais équilibrage de la plaque)
  • Plaque la plus légère possible

———————————————————————————————————————————

———————————————————————————————————————————

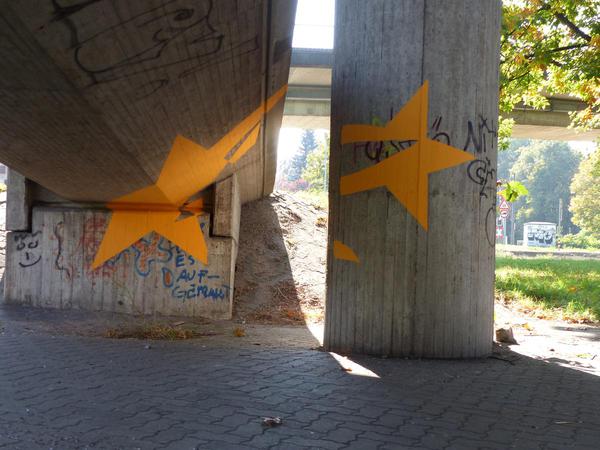

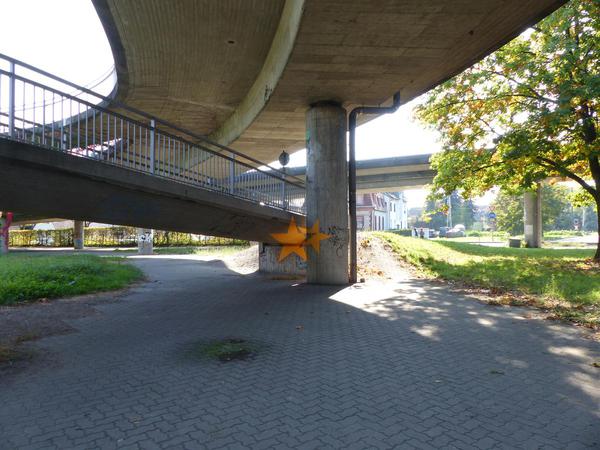

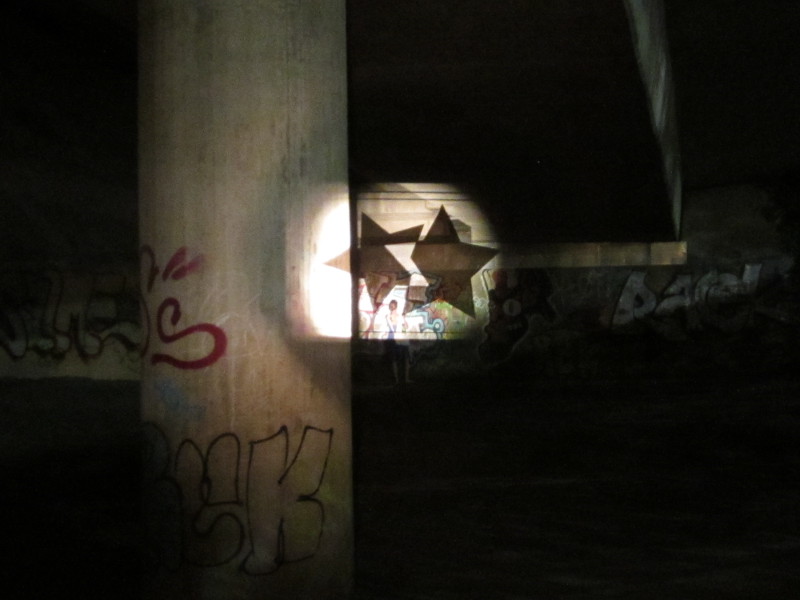

09/10/2015

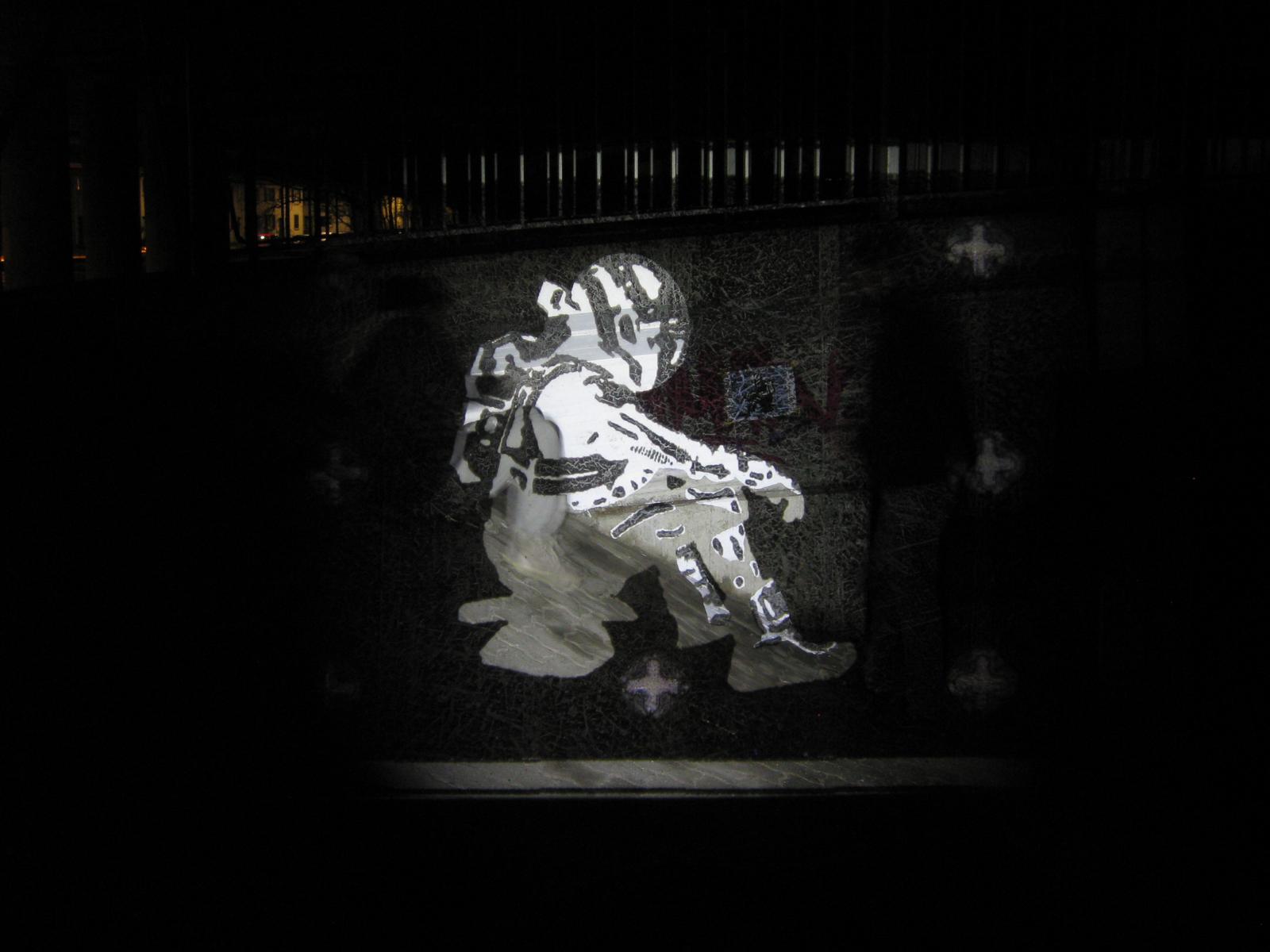

High 154cm – Focale 135mm F2.8 m42+ring on canon 1000F

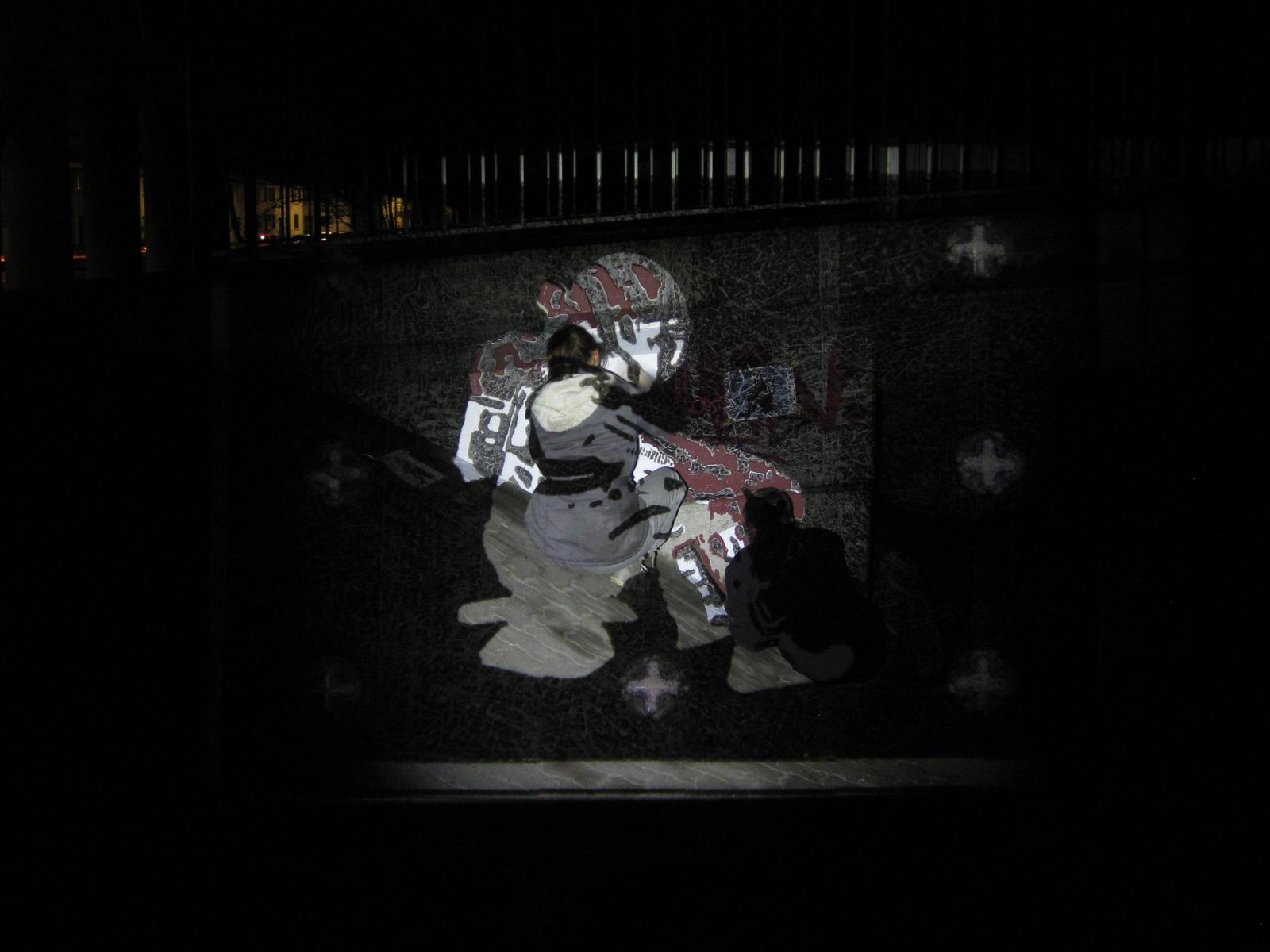

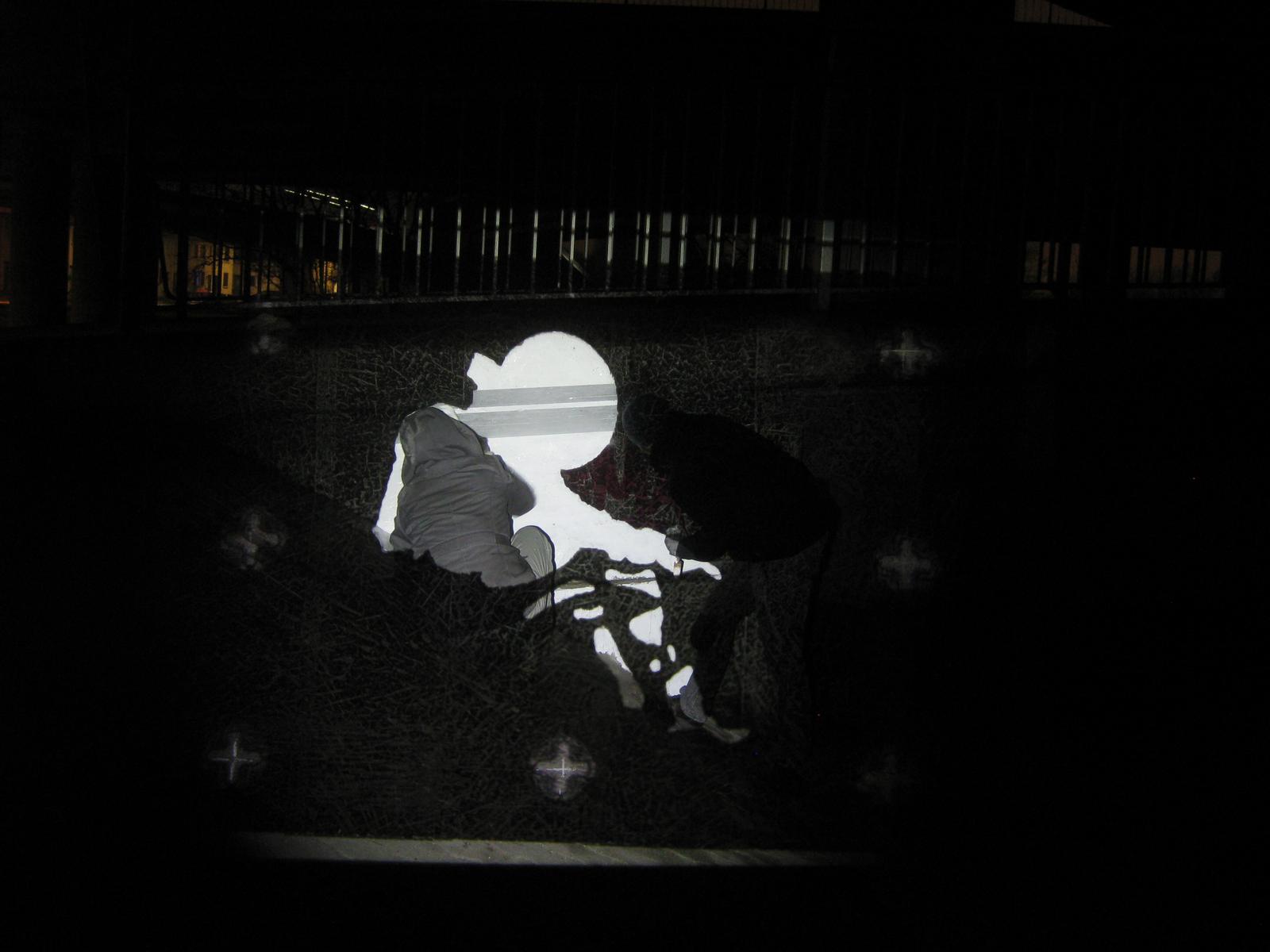

~2 heures à 3 personnes, la batterie a tenu, le timelapse a tenu

• Il semble y avoir eu un léger décalage de l’image vers la droite (1cm à ~15m) (vibrations du pont? décollage, gondolage de la diapo?)
• Impression au jet d’encre, bon contraste mais le bord n’est pas très net (granuleux)
• brosse pour nettoyer les surfaces avant
• pinceaux coudés et rouleaux
• scotch de différents types pour l adhérence
• diapo en négative (il faut voir où on peint)

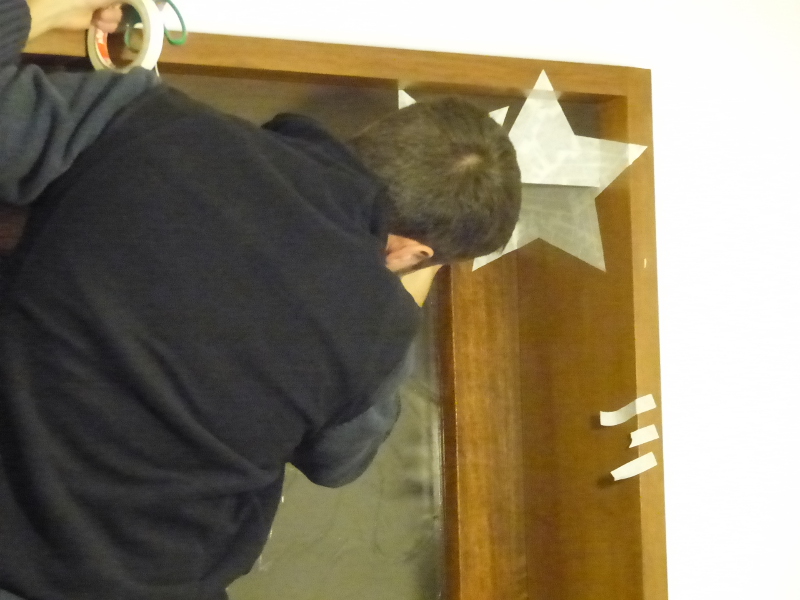

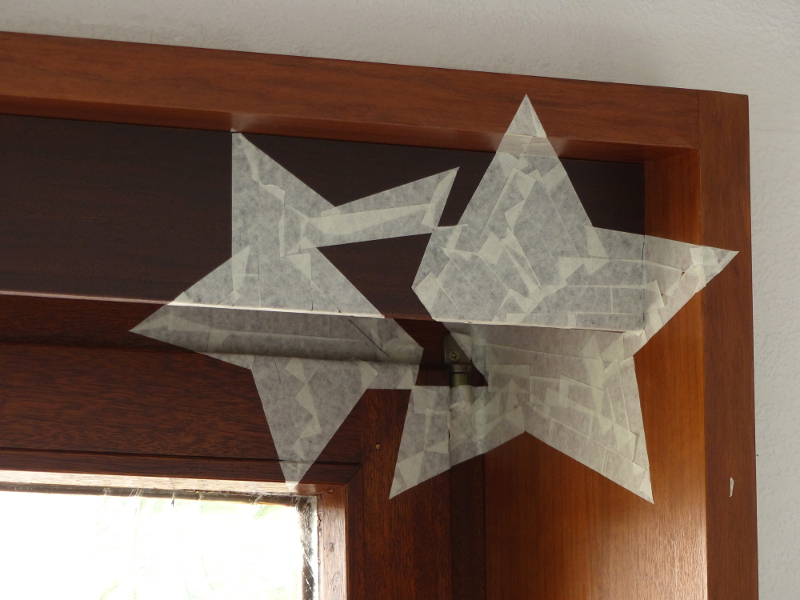

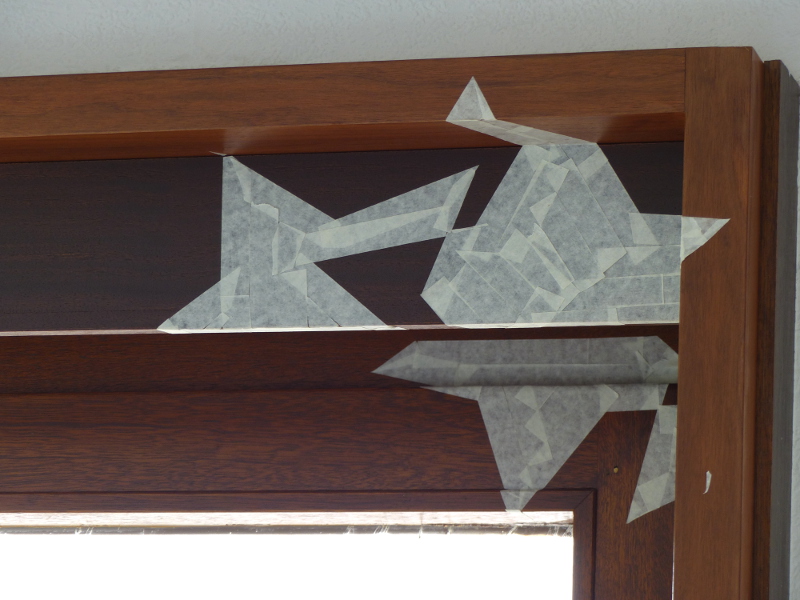

• scotcher du plus loin au plus près et du centre vers l extérieur : un petit coup de marque du cote du scotch à peindre. Ça permet de peindre à la frontale pendant que les autres continuent à scotcher
• lester le pied et pied plus robuste si possible
• équilibrer le socle photo
• poches plastique pour ranger le matos de peinture sale
• une frontale chacun
• habits sales
• priorité aux contours
• marquer des points de repère en premier
• hauteur max : il faut pouvoir coller le scotch confortablement

———————————————————————————————————————————

———————————————————————————————————————————



———————————————————————————————————————————
